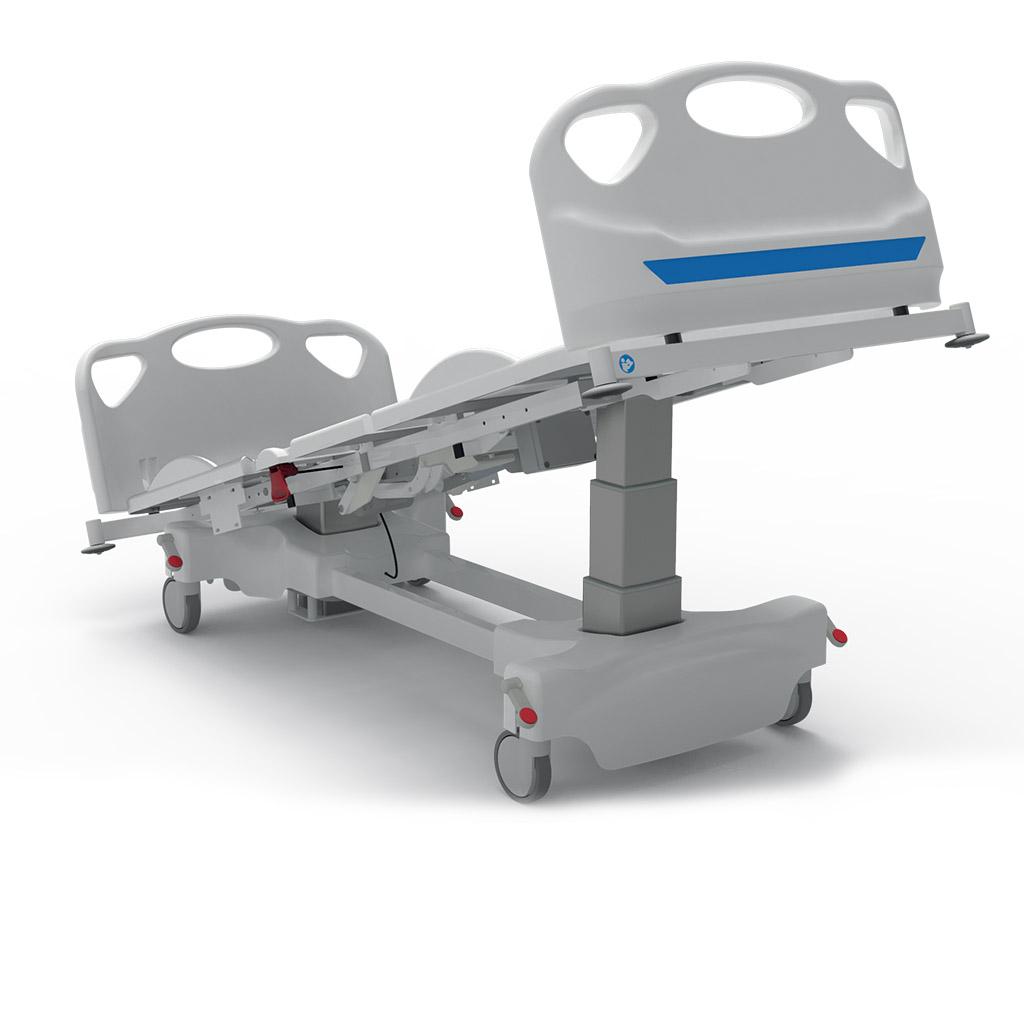

Letto ospedaliero degenza motorizzato Alex Hospital

Piano rete 4 sezioni con cover rimovibili, altezza variabile, Trendelenburg e anti-Trendelenburg motorizzati, sezioni schienale e femorale motorizzate, sezione gambe servoassistita, sblocco rapido dello schienale.

Prodotto personalizzabile: vasta gamma di accessori e colori (consulta la scheda tecnica e il catalogo accessori).

CONSEGNA SPECIALE
Consegna al piano e posa in opera a cura di un nostro tecnico specializzato entro 90 giorni lavorativi
GBMedicaliIVA AGEVOLATA AL 4%
Invia richiesta (per gli aventi diritto)

RICHIEDI UN PREVENTIVO GRATUITO

    Categoria:

    Descrizione

    Letto ospedaliero degenza motorizzato ad altezza variabile Alex Hospital

    Scarica PDF  Scarica PDF


    Vantaggi

    • Piano rete ergonomico, diviso in sezioni, protette con cover in tecnopolimero termoformato facilmente asportabile. Assenza di meccanismi e leverismi sottorete per una sanificazione completa ed efficace.
    • Altezza piano rete 42 cm eccezionale risultato in presenza di colonne motorizzate e sistema di pesatura integrato.
    • Telaio rinforzato realizzato in acciaio S235JR reso inossidabile tramite pretrattamento e vernice epossidica termoindurente.
    • Struttura del letto priva di punti di accumulo per una immediata ed efficace sanificazione del dispositivo con tutti i detergenti di uso comune.
    • Spalle testiera e pediera realizzate in tecnopolimero, immediatamente asportabili mediante apposito meccanismo, leggere e robuste al tempo stesso.
    • Predisposizione per sistemi di protezione laterale (vedi dotazioni di serie).
    • Motori elettrici a bassa tensione del tipo antischiacciamento ed anticesoiamento.
    • Sblocco rapido dello schienale mediante apposita leva di rilascio, per la manovra di emergenza RCP.
    • Posizione cardiologica con rototraslazione dello schienale per la limitazione della compressione addominale.
    • Alimentazione di emergenza tramite batterie ricaricabili – Autonomia 10 cicli circa.
    • Distanza dal pavimento utile per ingresso sollevatori.
    • Accesso facilitato per la sanificazione del pavimento sottostante.
    • Ruote di elevata capacità per facilitare lo spostamento anche con paziente a bordo.
    • Cover in abs termoformato per la protezione del basamento.
    • Letto privo di parti e componenti soggetti ad usura e grippaggio.
    • Resistente ai graffi ed al contatto con tutte le sostanze chimiche, impiegate in emodialisi.
    • Assenza di elementi da lubrificare.
    • Letto hospital disponibile in 4 misure diverse.
    • Personalizzazione colori.
    • Assenza di latex e di ftalati.

    Dotazioni di serie

    • Piano rete 4 sezioni tripla articolazione con termoformati in ABS asportabili e lavabili. Altezza del piano rete 420 mm.
    • Sezione schienale motorizzata 0-70°.
    • Sezione femorale motorizzata 0-25°.
    • Sezione gambale servo assistita da molle a gas sincrona al movimento della sezione femorale 0-35° (circa).
    • Altezza variabile tramite colonne motorizzate.
    • Trendelenburg e Trendelenburg inverso motorizzati tramite colonne telescopiche a sezione rettangolare.
    • Traslazione sincrona dello schienale di 11 cm per limitare la compressione addominale.
    • Posizione cardiologica – Codice dotazione AC62.
    • Sblocco rapido dello schienale, per favorire la manovra RCP – Codice dotazione AC8L.
    • Motori elettrici a bassa tensione del tipo antischiacciamento con sistema spline.
    • Verniciatura con polveri epossidiche termoindurenti – Scheda colori a pag 5.
    • Nodo equipotenziale.
    • Spalle in tecnopolimero asportabili avvolgenti – Codice dotazione AC65/1 (fornibile anche con blocco di sicurezza della spalla lato piedi – Codice accessorio AC121 ).
    • Predisposizione per coppia sponde laterali a compasso – Codice dotazione AC21/S e per coppia semisponde laterali a scomparsa – Codice dotazione AC71/S.
    • 4 Paracolpi perimetrali.
    • Ruote girevoli antitraccia, diametro 150 mm.
    • Ganci reggisacche – codice dotazione AC3L.
    • Sistema frenante direzionale centralizzato. Azionamento tramite pedali bilaterali anteroposteriori – Codice dotazione AC7L2/G.
    • Batteria d’emergenza – Codice dotazione AC17L.
    • Avvolgicavo – Codice dotazione AC50L.
    • Pulsantiera 10 tasti.
    • Chiave inibizione pulsantiera – Codice dotazione AC34L.
